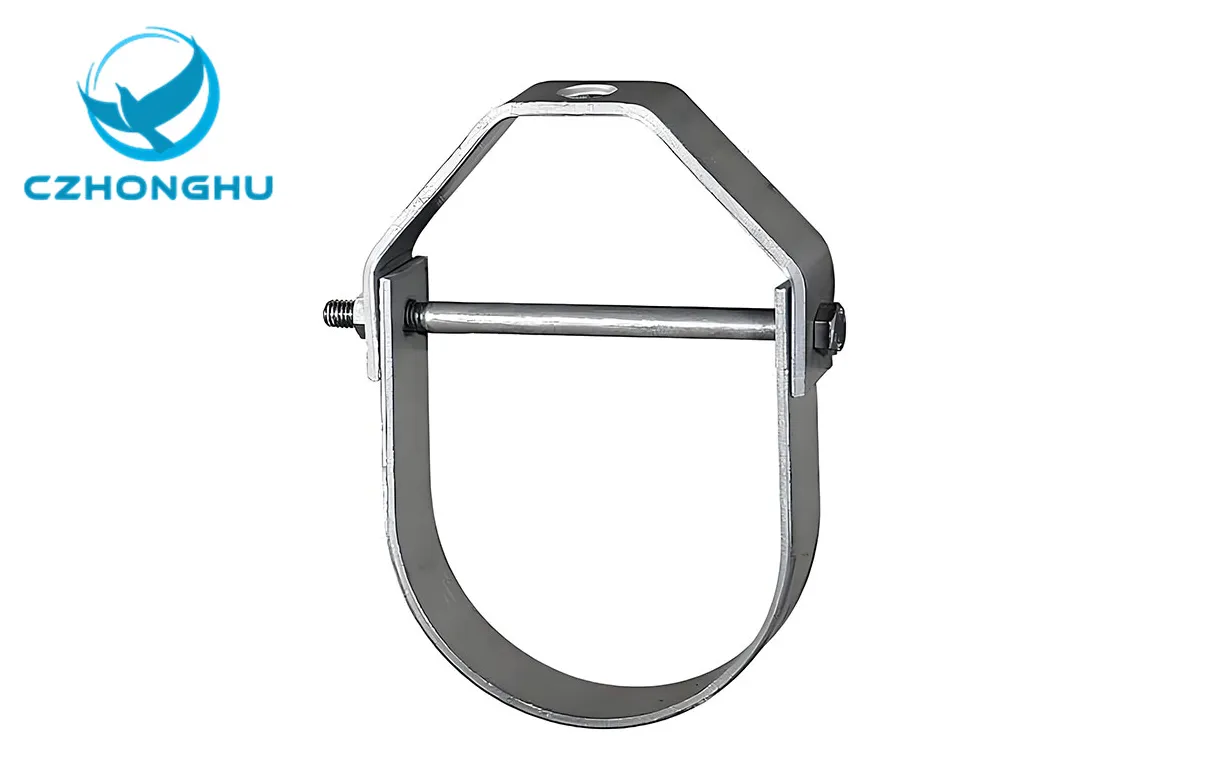

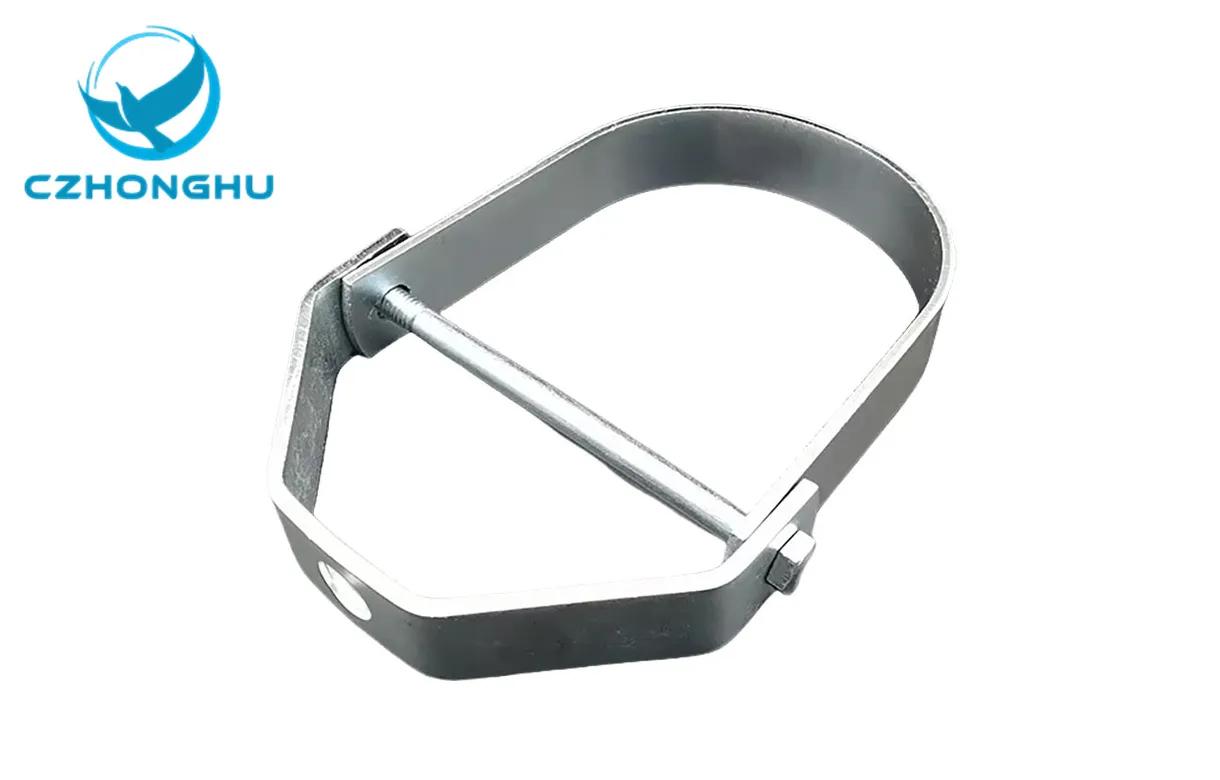

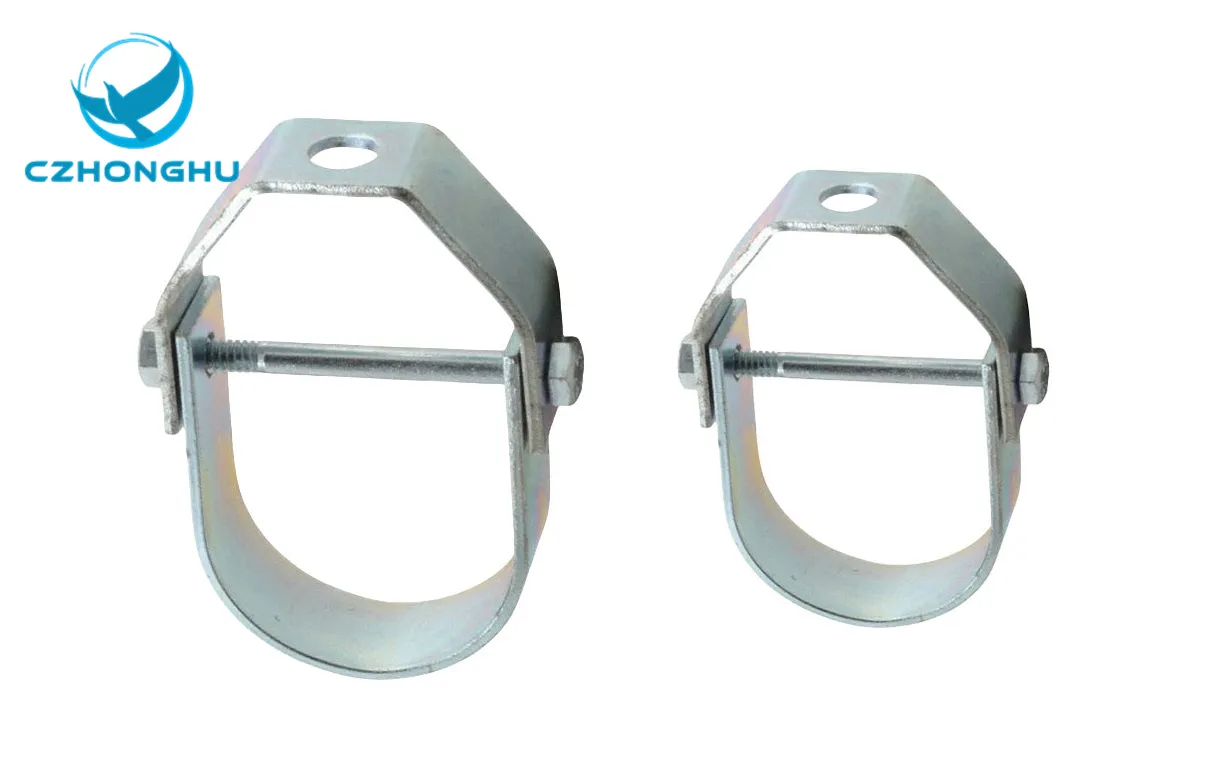

Ein Clevis-Kleiderbügel ist eine zweiteilige verstellbare Vorrichtung zum Aufhängen von Rohren. Sein oberer Abschnitt ist ein U-förmiger Gabel, der an einer Gewindes tange befestigt wird, während der Boden ein geformter Riemen ist, der das Rohr trägt. Dieses Gelenk ist durch einen Stift verbunden und ermöglicht das Schwenken. Die Montage ist über Kopf mit Muttern und Unter leg scheiben gesichert. Seine Haupt funktion besteht darin, das Gewicht und den Inhalt des Rohrs zu unterstützen, eine vertikale Einstellung zu ermöglichen, die seitliche Bewegung einzu schränken und ein begrenztes vertikales Schwenken aufgrund der Wärme ausdehnung zu ermöglichen.
| Eisen rohr größe | Spezifikation daten | Rec. Max. Last (lbs.) | Ca. Wt. Pro 100 (lbs.) | |||||||
| A | B | C | D | E | F | Obere | Niedriger | |||
| 1/2 | 3/8 | 1 1/8 | 1 11/16 | 2 1/16 | 1/4 | 7/16 | 13Ga x 7/8 | 13Ga x 7/8 | 610 | 18 |
| 3/4 | 3/8 | 1 1/8 | 1 11/16 | 2 9/16 | 1/4 | 7/16 | 13Ga x 7/8 | 13Ga x 7/8 | 610 | 18 |
| 1 | 3/8 | 15/16 | 2 1/16 | 2 11/16 | 1/4 | 5/8 | 13Ga x 7/8 | 13Ga x 7/8 | 610 | 22 |
| 1 1/4 | 3/8 | 1 5/8 | 2 17/2 | 3 11/16 | 1/4 | 7/8 | 13Ga x 7/8 | 13Ga x 7/8 | 610 | 26 |
| 1 1/2 | 3/8 | 1 7/8 | 2 7/8 | 3 3/16 | 1/4 | 11/16 | 12Ga x 7/8 | 12Ga x 7/8 | 610 | 34 |
| 2 | 3/8 | 2 1/4 | 3 5/16 | 4 7/16 | 5/16 | 1 1/4 | 12Ga x 7/8 | 12Ga x 7/8 | 610 | 38 |
| 2 1/2 | 3/8 | 2 7/8 | 3 7/16 | 4 7/8 | 1/4 | 115/16 | 9Ga x 13/16 | 10Ga x 13/16 | 1130 | 86 |
| 3 | 1/2 | 35/16 | 4 3/4 | 6 1/2 | 5/16 | 1 3/4 | 9Ga x 13/16 | 10Ga x 13/16 | 1130 | 96 |
| 3 1/2 | 1/2 | 4 1/32 | 5 15/16 | 7 15/16 | 5/16 | 2 9/16 | 8Ga x 13/16 | 10Ga x 13/16 | 1130 | 114 |
| 4 | 5/8 | 4 7/8 | 5 7/8 | 8 3/16 | 3/8 | 2 17/8 | 8Ga x 13/16 | 10Ga x 13/16 | 1430 | 126 |
| 5 | 5/8 | 4 3/16 | 5 11/16 | 8 7/16 | 1/2 | 1 7/16 | 4Ga x 1 1/4 | 8Ga x 1 1/4 | 1430 | 204 |
| 6 | 3/4 | 5 1/16 | 6 13/16 | 10 1/8 | 1/2 | 1 3/4 | 3Ga x 1 1/2 | 8Ga x 1 1/2 | 1940 | 240 |
| 8 | 3/4 | 6 3/16 | 8 1/16 | 12 7/16 | 5/8 | 1 7/8 | 3Ga x 1 3/4 | 8Ga x 1 3/4 | 2000 | 486 |
| 10 | 7/8 | 6 3/4 | 10 9/16 | 15 7/16 | 3/4 | 2 13/16 | 3/8x1 3/4 | 3Ga x 1 3/4 | 3600 | 806 |
| 12 | 7/8 | 7 3/32 | 11 10/16 | 15 7/8 | 3/4 | 2 1/4 | 3/8x2 | 3Ga x 2 | 3600 | 1034 |
| 14 | 1 | 9 1/4 | 14 3/8 | 20 1/4 | 7/8 | 4 3/8 | 1/2x2 | 1/4x2 | 4200 | 1430 |
| 16 | 1 | 11 5/16 | 16 15/16 | 21 15/16 | 1 | 2 13/16 | 1/2x2 1/2 | 1/4x2 1/2 | 4600 | 2100 |
| 18 | 1 | 13 7/8 | 13 1/16 | 22 5/26 | 1 | 3 9/16 | 1/2x2 1/2 | 1/4x2 1/2 | 4800 | 2440 |
| 20 | 1 1/4 | 15 1/8 | 17 3/4 | 27 3/12 | 1 1/4 | 3 3/4 | 5/8x3 | 3/8x3 | 4800 | 4700 |
| 24 | 1 1/4 | 18 3/8 | 23 1/2 | 31 1/4 | 1 1/4 | 4 | 5/8x3 | 3/8x3 | 4800 | 5800 |
Dieses Spezifikation blatt dient nur als Referenz. Aimco Intemational Group Corp. behält sich das Recht vor, Änderungen am Design ohne vorherige Ankündigung vorzunehmen.
Material: Typischer weise aus Kohlenstoffs tahl (z. B. ASTM A36) für den allgemeinen Dienst hergestellt. Edelstahl (z. B. 304 oder 316) wird für korrosive Umgebungen oder hochreine Anwendungen verwendet.
Finish: Zu den üblichen Oberflächen gehören Feuer verzinkt (für Korrosions beständigkeit), Schwarz (einfache Mühlen oberfläche) oder manchmal lackiert.
Vertikale Einstellbar keit: Das prominenteste Merkmal. Muttern an der Gewindes tange über und unter dem Gabel ermöglichen eine präzise Höhen position ierung.
Schwenk aktion: Durch die Clevis-Stift verbindung kann das Rohr leicht schwenken, wodurch eine Belastung des Kleiderbügels und der Rohrleitungen während der thermischen Bewegung verhindert wird.
Starre Unterstützung: Bietet starke, zuverlässige Unterstützung, die horizontale Bewegung einschränkt.
Zweiteiliges Design: Vereinfacht die Installation; Der untere Gurt kann auf dem Rohr platziert werden, bevor der obere Gabel befestigt wird.
